汽車結構件用非熱處理壓鑄鋁合金研究進展

1、 前  言

鋁合金壓鑄件的商業化應用最早可以追溯到1915年，經歷長達一個世紀的發展，目前超過半數的鋁合金鑄件均采用壓鑄工藝，其中車身結構件用的高強韌鋁合金壓鑄件的發展始于1990年代，典型的案例為奧迪A8的全鋁車身框架，其在車身的關鍵接頭部位均應用了鋁合金壓鑄件，這類車身結構件通常屬于碰撞安全件，采用鉚釘連接，需要壓鑄件在保持良好的強度的同時具備良好的韌性，因此相比傳統壓鑄件，此類壓鑄件一方面采用高真空的壓鑄工藝來減少壓鑄件的氣孔缺陷，另一方面則采用高強韌的壓鑄鋁合金，來獲得優異的綜合力學性能。

長期以來，廣泛應用的車身真空壓鑄結構件用壓鑄鋁合金均是AlSi10MnMg合金，在UNE EN 1706:2020 Aluminum and aluminum alloys-Castings-Chem?ical composition and mechanical properties 標準中的化學成分見表1。該合金的特點是控制低的 Fe 含量，同時提升 Mn 含量以改善粘模問題，低的 Fe/Mn比例通過析出形成漢字狀、星狀或多面體狀的α-Al(Fe, Mn)Si 相，避免析出薄片狀的β-AlFeSi 相，從而獲得良好的韌性。作為可熱處理強化的壓鑄鋁合金，通過調整Mg 元素含量和熱處理制度，可以獲得不同強韌性匹配的壓鑄件材料力學性能。例如，某車型的真空壓鑄減震塔和扭轉盒等零部件，采用0.25%-0.35%的 Mg 含量，結合 T7 熱處理，可以獲得屈服強度≥120MPa，抗拉強度≥180MPa，斷后伸長率≥10%，極限尖冷彎角≥60°的性能要求，滿足自沖鉚接（Self Piercing Rivet, SPR）連接工藝和碰撞安全性能的要求。

然而隨著新能源汽車的快速發展，汽車結構件正迅速朝著集成化、輕量化、高效率的設計與制造方向發展，例如一體熱沖壓門環，一體壓鑄車身，一體壓鑄副車架等。對于汽車真空壓鑄結構件，AlSi10MnMg 合金的熱處理過程會導致壓鑄件出現變形與表面起泡的問題，特別是隨著壓鑄件的不斷大型化，后續整形難度以及報廢率將大幅提升。因此，非熱處理壓鑄鋁合金材料一方面可以直接在鑄態下使用規避上述問題，另一方面還可以降低零件制造成本，近年來其開發與應用逐漸成為研究熱點。目前汽車結構件非熱處理壓鑄鋁合金的研究主要集中在Al-Si系和Al-Mg 系兩大類，本研究重點介紹此兩類壓鑄合金的研究進展。

2、Al-Si系非熱處理壓鑄合金

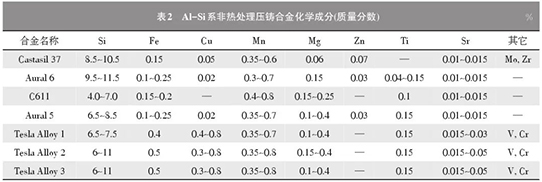

表2列舉了一些用于非熱處理壓鑄結構件的合金名稱及其化學成分。從 Si 含量來看可以分為高硅含量和低硅含量?jī)纱箢?，相比于熱處理用壓鑄合金其 Mg 含量明顯降低，甚至要求不含Mg。除此之外，此類合金仍具備高強韌性壓鑄合金的共性特征，即低的 Fe 含量，高的 Mn 含量，添加Sr元素對共晶硅進行變質處理等。

Castasil 37合金，即AlSi9MnMoZr，是萊茵菲爾德公司開發的一款非熱處理壓鑄合金。該合金不含Mg，因此不具備時效硬化效應，同時增加了Mo和Zr來進行彌散強化。該合金Si含量與AlSi10MnMg合金接近，因此收縮率也基本一致，合金中Mg含量不同時，對鑄件材料的屈服強度和斷后伸長率會有一定的影響，因此生產中應注意控制Mg含量，該合金的力學性能和不同Mg含量的影響如表3所示。然而基于萊茵菲爾德公司的研究，提高M(jìn)g元素的含量會影響鑄件鑄態下力學性能的熱穩定性，表現為在一定溫度環境下服役過程中屈服強度會逐漸增加，因此Castasil 37將Mg元素含量上限定義為0.06%。

Aural 6 合金，即 375.0，是麥格納公司開發的一款非熱處理壓鑄合金。該合金的化學成分與上述Castasil 37十分相似，但是該合金不添加Mo和Zr，而是含有少量的Mg來獲得一定的強化效果。因此，結合前文Mg元素含量對Castasil 37性能影響的分析，該合金鑄件力學性能的熱穩定性也應該予以關注。

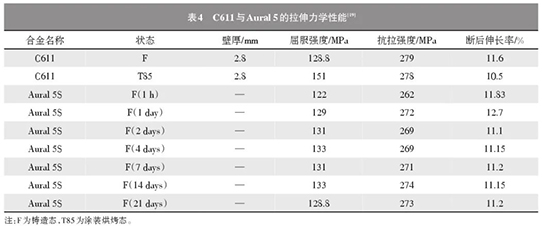

C611 合金是美鋁公司開發的一款非熱處理壓鑄合金。該合金的 Si 含量相對較低，這是因?yàn)楣倘軣崽幚砜梢愿纳乒簿Ч璧男蚊?，通?？梢匀菰S更高的Si含量來獲得良好的強韌性，然而鑄造態下超過8%的Si不能夠進一步提升鑄件的強度，但是斷后伸長率會有所下降，因此非熱處理合金采用偏低的Si含量是更合適的。該合金含有一定的Mg元素，這意味著該合金并非嚴格意義上的非熱處理材料，對該合金鑄件進行T5熱處理或者進行T85（涂裝烘烤處理）可以進一步提升屈服強度，如表4中所示。

Aural 5 合金，即 374，是麥格納公司開發的一款非熱處理壓鑄合金。該合金與上文的 C611 基本一致，Randolf Scott Beals 在專利中詳細闡述研究了該合金的設計思路及力學性能，并與 C611 合金進行了細致的對比，相比熱處理用壓鑄合金 Aural2，該合金取消固溶、整形、時效過程，可以實現制造成本的降低。該合金在鑄造后和涂裝烘烤前良好的塑性與自然時效穩定性可以滿足車身結構件的 SPR 連接要求，見表 4 中所示。同時該合金與C611 類似，涂裝烘烤后強度會進一步提升，此外還可以滿足205℃下1h的短周期熱穩定性以及150℃下1000h 的長周期熱穩定性要求。

特斯拉在其 Model Y 車型上首次使用 6 000 t大型壓鑄單元制造鋁合金一體化壓鑄后部下車身，該零件的高度集成化創新設計對于非熱處理壓鑄合金也提出了更高的要求。Stucki Jason 在專利中介紹了新型合金的開發過程，首先是對材料強韌性的要求，目標合金在鑄造態的屈服強度和極限尖冷彎角應分別大于 135 MPa 和 24°以滿足鑄件的性能要求，同時由于鑄件的尺寸巨大，還要求合金具有極好的流動性能。研究發現，在壓鑄條件下，Si 含量在 6%以上時，繼續增加 Si 含量并不會明顯改善流動性，反而會引起共晶硅相含量增加從而影響合金的韌性，因此該合金控制 Si 含量同時滿足流動性和韌性的要求。通常情況下，添加Cu 元素可以提升強度，但是降低塑韌性，該合金通過控制 Cu/Mg 比例以利于析出 AlCuMgSi 相取代Mg2Si 和 Al2Cu 相來實現強度提升的同時不會引起塑韌性的明顯下降。此外，該合金中添加了 Sr 元素對 Si 相進行變質處理，添加 V 元素析出球狀的AlFeSi(Mn+V)相，減少了片狀的富鐵相，均有利于材料韌性的提升，同時也能夠容忍更高的 Fe 雜質含量。

3、 Al-Mg系非熱處理壓鑄合金

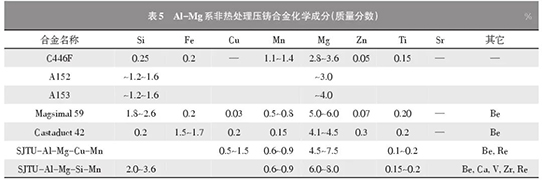

表5中列舉了一些 Al-Mg 系非熱處理壓鑄合金的化學成分，其中部分新型壓鑄合金的部分元素含量未披露，表格中對應位置的元素含量為空白。可以看出主要可以細分為 Al-Mg-Mn、Al-Mg-Si-Mn、Al-Mg-Fe、Al-Mg-Mn-Cu 等幾種類型。

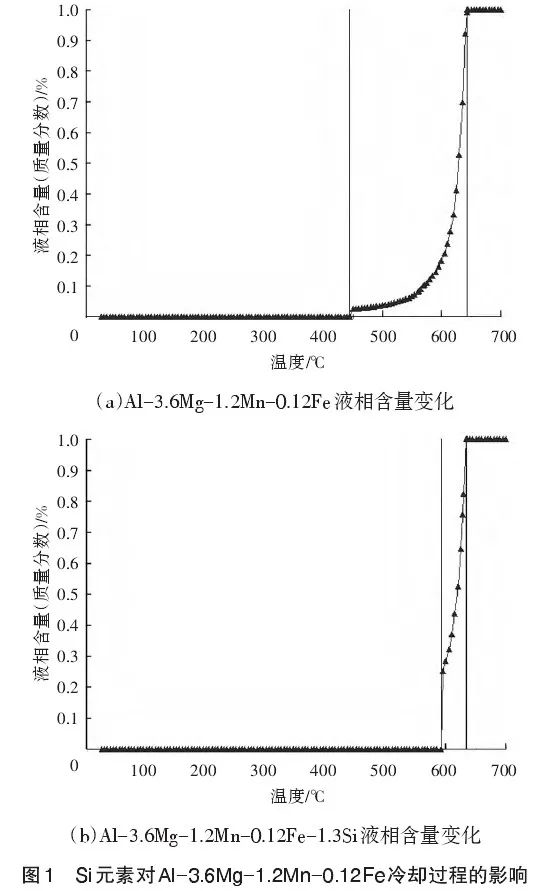

C446F 合金，即560，是美鋁公司早期開發的一種非熱處理 Al-Mg 系壓鑄合金。該合金曾用于日產 GT-R 的車門內板，零件壁厚約2-3mm，實現單個車門減重5.5kg。該合金具有非常優異的力學性能，然而由于其凝固溫度范圍太寬，導致壓鑄過程中的熱裂傾向非常高，因此對于復雜零件，特別是料厚變化較為明顯的零部件來說，不是一個很好的選擇。圖 1a 所示為采用 JmatPro 軟件計算的Al-3.6Mg-1.2Mn-0.12Fe 合金冷卻過程中液相的含量變化，其中液相線溫度 642.93℃，固相線溫度450℃，凝固溫度范圍達193℃。

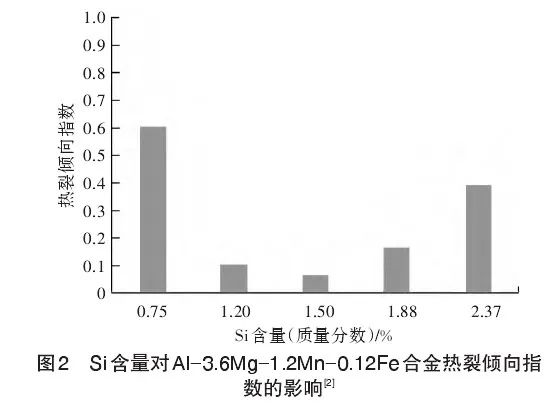

A152/A153合金，是美鋁在上述 C446F 合金的基礎上為改善熱裂性能而開發的新型壓鑄合金。通過在該合金中添加適當比例的 Si 元素，可以顯著縮短合金的凝固溫度范圍，如圖 1b 中所示，添加1.3%的 Si 凝固溫度范圍縮小至43℃，從而明顯降低熱裂敏感性。通過采用計算材料的方法進行該合金的開發，通過計算不同成分合金的熱裂敏感系數來對比優化，并通過熱裂傾向指數來進行試驗驗證，結果發現對于 Al-3.6Mg-1.2Mn-0.12Fe 合金來說，Si 含量為 1.2%-1.6%時可以顯著改善熱裂問題，如圖 2 中所示。該合金分為低 Mg 的 A152 合金和高 Mg 的 A153 合金兩個牌號，其中 A152 可以實現屈服強度 150MPa 和，抗拉強度 265MPa，斷后伸長率 11%的力學性能，A153 可以實現屈服強度170MPa 和，抗拉強度 280MPa，斷后伸長率 9%的力學性能。

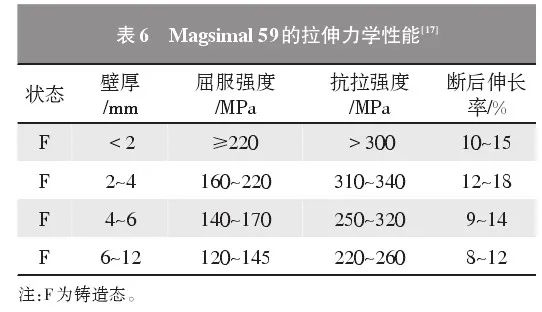

Magsimal 59 合金，即 AlMg5Si2Mn，是萊茵菲爾德公司開發的一種非熱處理壓鑄合金。Si 元素的添加除了上文提到的可以改善合金的熱裂性能外，還可以提升鑄造過程中的流動性，但是 Geof?frey參照實際案例經驗來看該合金仍較難鑄造，因此在北美及中國應用較少，僅在歐洲一些壓鑄廠有應用。此外，由于該合金的力學性能與凝固速度，即α枝晶間距較為密切，因此壁厚對力學性能影響較大，如表 6 所示。

SJTU-Al-Mg-Si-Mn 合金，是上海交通大學開發的一種非熱處理壓鑄合金，其目的是在保持材料良好韌性的前提下提升材料屈服強度。對于 Al-Mg-Si-Mn合金，隨著Mg含量的增加，材料的屈服強度增加，疲勞極限增加，但是延伸率下降明顯。因此該合金在增加 Mg、Si 元素的含量并調控相對比例的同時，添加 Ti、Zr、V 合金改善組織，并引入 Re/Ca 復合變質對共晶硅進行細化，獲得屈服強度＞180MPa，延伸率＞10%的力學性能。類似地，SJ?TU-Al-Mg-Cu-Mn 合金引入 Cu 元素進行強化，同時引入 Y、Er、Ce 稀土元素來細化 Al2CuMg 相，獲得屈服強度＞180MPa，抗拉強度＞320MPa，延伸率＞8%的高強高韌的綜合力學性能。

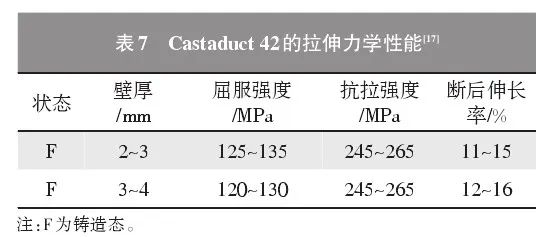

Castaduct 42 合金，即AlMg4Fe2，是萊茵菲爾德公司開發的一種新型非熱處理壓鑄合金。與上述Al-Mg-Mn 合金不同的是，該合金是基于 Al-Fe 共晶體系開發的新型 Al-Mg-Fe 成分體系，其高的 Fe含量可以避免壓鑄過程中的粘模問題，但同時也導致 Si 元素成為需要嚴格限制的雜質元素。然而該合金與前文的 C446F 具有很高的相似性，即高M(jìn)n 或 Fe，低 Si 的成分特征，因此其鑄造性能仍待驗證。該合金在鑄態下具有中等的強度和良好的塑韌性，可以滿足零部件的鉚接和碰撞安全性能要求，力學性能如表 7 所示。另外值得注意的是，該合金的化學成分與車身沖壓結構件常用的5XXX 系變形鋁合金具有極高的相似性，例如 5182（AlMg4.5Mn0.4）合金，同時高 Fe 含量的合金成分設計可以較為容易地實現此類廢鋁的再生利用，減少A00電解鋁的使用比例，從而大幅降低鋁合金車身結構件的碳排放。

4 、結束語

隨著汽車節能減排需求的日益嚴峻，鋁合金真空壓鑄件由于其集成化、輕量化、良好的強韌性等優點，在汽車關鍵結構件上應用的滲透率不斷提升。然而隨著壓鑄件的集成化程度不斷提高，特別是特斯拉一體成形車身技術概念提出與應用落地，傳統 AlSi10MnMg 合金由于必須要熱處理而難以滿足需求，從而不斷推進新型非熱處理壓鑄鋁合金的研究與應用，目前相關的研究和應用案例主要集中在 Al-Si 系和 Al-Mg 系兩大類。

對于整車企業，汽車結構件用鋁合金壓鑄件不同于傳統壓鑄件，制造過程中的連接工藝以及服役過程中的整車性能對壓鑄件鑄態下的綜合力學性能尤其是韌性要求較高，目前的 Al-Si 系和Al-Mg 系合金普遍具備中等的強度與韌性的特點。隨著鋁合金壓鑄結構件的集成化與輕量化設計需求的不斷提升，新型壓鑄合金的開發應朝著提升強度和（或）韌性，同時具有良好的流動性和鑄造性能的方向發展。

對于鋁加工企業，汽車結構件用壓鑄鋁合金由于其低的 Fe 含量，即使添加較高的 Mn 元素，壓鑄合金對于模具的侵蝕現象仍然較為嚴重，模具壽命相比傳統壓鑄件顯著降低，這導致汽車壓鑄結構件的制造成本明顯偏高，特別是隨著壓鑄件不斷地大型化，對于模具的挑戰越來越大。同時低 Fe 的壓鑄合金必須采用純鋁錠配制，原材料的成本和碳排放相比傳統壓鑄件也明顯偏高，因此，研究和開發對 Fe 元素容忍度更高的新型高強韌壓鑄合金，推動再生鋁合金在汽車壓鑄結構件上的應用，不僅對于零部件成本控制有利，還能大幅降低原材料獲取階段的碳排放，從而顯著提升產品競爭力。
